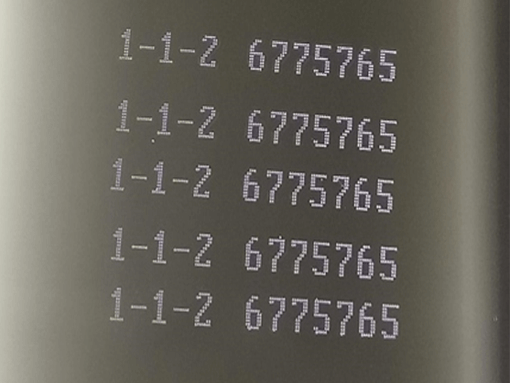

晶圓激光標記應用
借助激光非接觸式加工工藝，保證晶圓在不造成額外損壞的情況下，在晶圓上進行穩定、清晰的標記，同時二維碼讀取識別率高，實現生產流程可追溯。

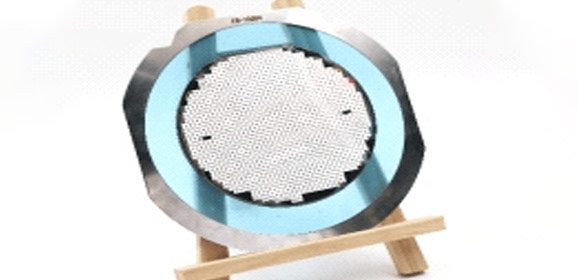

晶圓芯片內部改質切割應用
針對晶圓激光內部改質切割，定制波長光源可在不損傷表面的情況下，改質切割8吋及以上高端、窄切割溝道硅基半導體晶圓芯片，如硅麥芯片、MEMS傳感器芯片、CMOS芯片等。

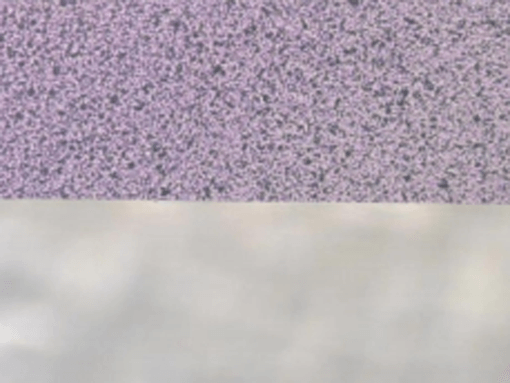

晶圓激光開槽應用
利用超短脈沖激光加工Low-K晶圓，能夠有效減小崩邊脫層和熱影響，提高開槽效率，適用范圍可拓展至背金硅晶圓、硅基氮化鎵晶圓、鉭酸鋰晶圓以及氮化鎵晶圓切割等。

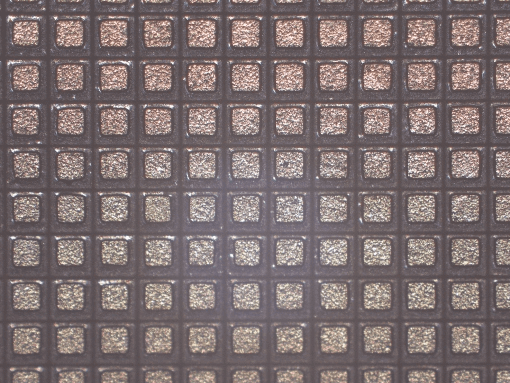

晶圓劃片應用
半導體行業中，晶圓越來越向輕薄化和大尺寸方向發展，激光加工已替代傳統切割方式，利用超快紫外激光進行表面燒蝕切割，其激光聚焦光斑小、熱影響小、切割效率高，廣泛應用于硅基和化合物半導體晶圓的切割。

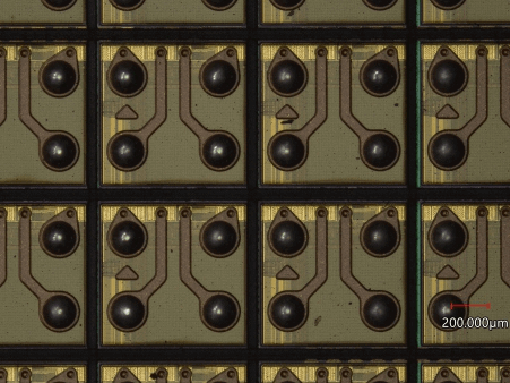

半導體缺陷檢測應用
半導體產業鏈中眾多環節都需要檢測把關，從半導體原片、外延片的尺寸和平面度，到外觀宏觀缺陷，再到半導體有圖形晶圓、晶粒的微觀缺陷，都需要在生產過程和出廠時進行視覺檢測和質量控制。
